■ ZXM型氣動薄膜調節閥(套筒)概述

    ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的工作場合。

    本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

■ ZXM型氣動薄膜調節閥(套筒)特點

· 采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。

· 套筒互換性強，拆裝方便，容易維修。

· 全金屬閥芯適合多種工作場合，達到Ⅳ級泄漏標準，ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。

· 閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。

· 執行機構采用多彈簧結構，高度減少30％、重量減輕30％。

· ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

· ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

■ ZXM型氣動薄膜調節閥(套筒)主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊

軟密封閥頭：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波紋管：1Cr18Ni9Ti

墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

推桿、閥桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

■ ZXM型氣動薄膜調節閥(套筒)規格與技術參數

*本產品性能指標貫徹GB/T4213-92標準

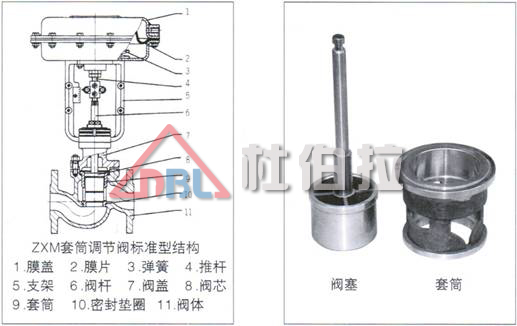

■ ZXM型氣動薄膜調節閥(套筒)基本結構

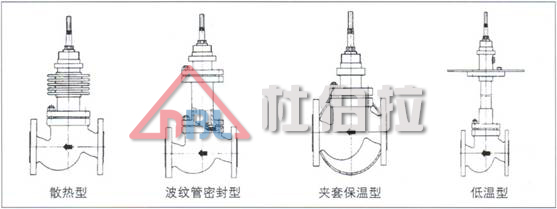

■ ZXM型氣動薄膜調節閥(套筒)閥體及上閥蓋型式

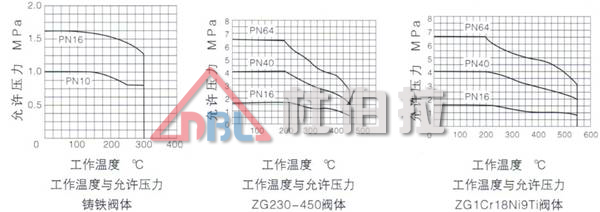

■ ZXM型氣動薄膜調節閥(套筒)閥體及閥芯材料選擇

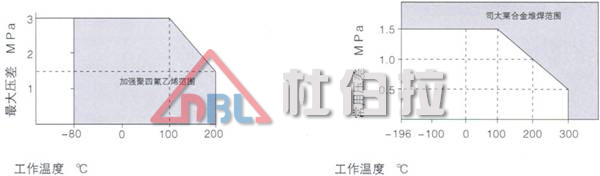

軟閥座型 工作溫度與最大壓差范圍

司太萊合金堆焊閥座工作溫度與常用壓差范圍

■ ZXM型氣動薄膜調節閥(套筒)允許壓差

氣關式調節閥允許壓差表(單位：MPa)

﹡ P：閥門定位器

﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

氣開式調節閥允許壓差表(單位：MPa)

﹡ P：閥門定位器

﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

■ ZXM型氣動薄膜調節閥(套筒)各種不同的固有流量特性和不同的相對行程下地相對流量  數值R50

■ ZXM型氣動薄膜調節閥(套筒)外形尺寸及重量

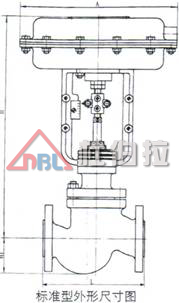

標準型、散熱型、高溫型外形尺寸(單位：mm)

﹡ 散熱、高溫型高度(H)為PN16的數值

﹡﹡ 夾套型高度H1及H均增加15％

波紋管密封型外形尺寸表(單位：mm)

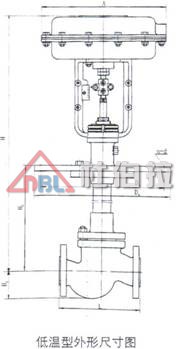

低溫型外形尺寸表(單位：mm)

■ ZXM型氣動薄膜調節閥(套筒)重量表(單位：kg)

﹡ 本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據

■ ZXM型氣動薄膜調節閥(套筒)連接尺寸及標準

· 法蘭標準：鑄鐵法蘭按JB78-59

             鑄鐵法蘭按GB9113-88、JB/T79.1-94

· 法蘭密封面型式：PN10、PN16為凸面；

                   PN40、PN64為凹凸面、閥體為凹面。

· 結構長度：按GB12221-89標準

· 薄膜執行機構氣信號接口：內螺紋M16×1.5

· 夾套保溫型夾套載熱體接口：對焊φ18×4

﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。

  如：ANSI、JIS、DIN等標準。

■ ZXM型氣動薄膜調節閥(套筒)訂貨須知

  訂貨時請用戶提供以下資料：

· 調節閥名稱、型號

· 公稱通徑(mm)

· 公稱壓力(MPa)

· 額定流量系數(Kv)

· 固有流量特性

· 介質名稱

· 工作溫度及范圍

· 整機作用方式

· 閥體、閥內件及填料材質

· 所配附件

· 其它特殊要求

■ ZXM型氣動薄膜調節閥(套筒)型號
