氣動三通球閥由GT型、DA型、AW型氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。
- 氣動三通球閥
產品概述
三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
氣動三通球閥由GT型、DA型、AW型氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。
結構特點
1．三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉（如流向圖A）
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流（如流向圖B）。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

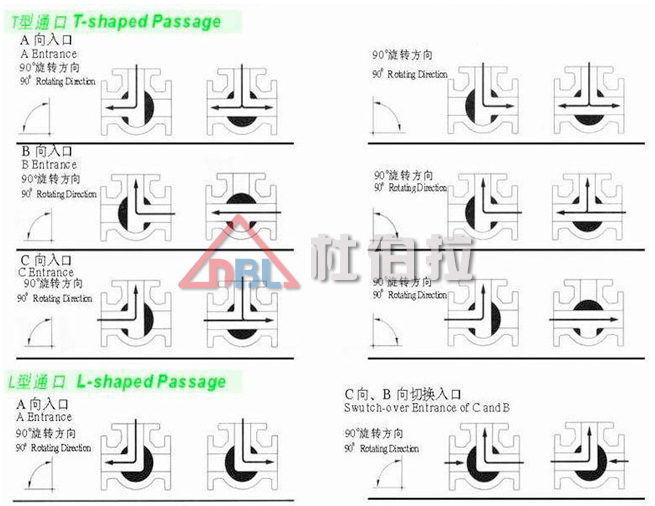

5．三通球閥的主要產品系列：如流向圖所示選擇工況；
主要零件材料及適用溫度、介質
材料代號 | C（WCB） | P（304） | R（316） | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球體 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥座密封 | 增強聚四氟乙烯 、對位聚苯 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤300℃ | |||
應用規范
設計制造標準 | 法蘭尺寸標準 | 結構長度標準 | 檢驗試驗標準 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
性能規范
試驗壓力 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |

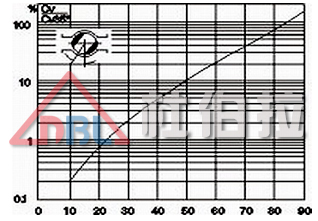

流量特性圖
主要技術參數和性能指標
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系系數KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯轉角 | 0~90o | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快開式或比例調節式 | ||||||||||||
連接形式 | 法蘭式、管螺紋式（G"） | ||||||||||||
氣動執行機構 | 型號 | DA、GT系列；AW系列 | |||||||||||
氣源壓力 | 0.3～0.7MPa（凈化壓縮空氣） | ||||||||||||
調節型 | 輸入信號 | 電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa | |||||||||||
二位切換型 | 回信電壓 | AC220V/DC24V/DC110V | |||||||||||
配用附件 | 電-氣閥門定位器、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構 | ||||||||||||

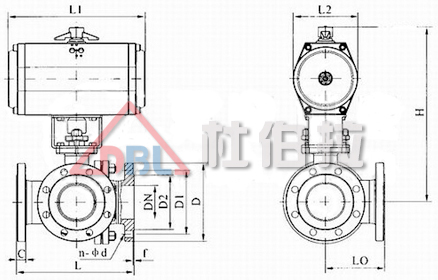

外形尺寸
主要尺寸 | 公稱通徑 | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸表>
內螺紋連接尺寸表：L型 內螺紋連接尺寸表：T型
SIZE | d | L | H | D1 | B | W1 | W2 |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 |
11/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 |
11/2" | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 |
SIZE | d | L | H | D1 | B | F | G | W1 | W2 |
1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 |
1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 |
11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 |
11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 |
